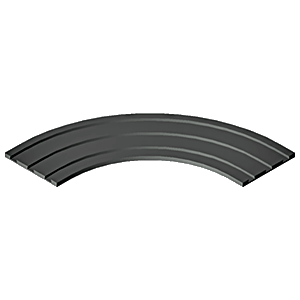

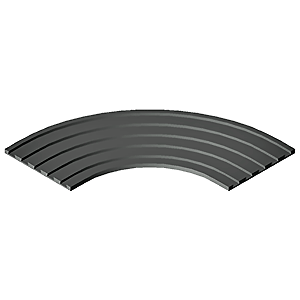

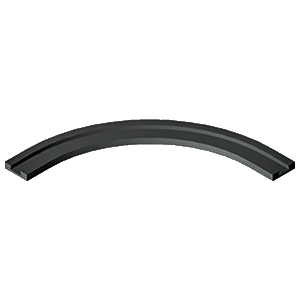

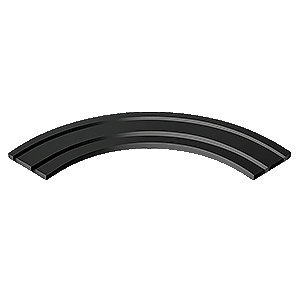

Изгибающие для шарнирных ленточных цепей с направляющей типа «ласточкин хвост»
Изгибающие для шарнирных ленточных цепей с направляющей типа «ласточкин хвост»
| Направляющие номер с прямыми концами | Направляющие номер без прямых концов | Для типа цепи | Кол-во напр-щих | B | a | R1 | b1 | H | h1 | h2 |
|---|---|---|---|---|---|---|---|---|---|---|
| s500/1ge | s500/1 | ss881-k325 ssc881-k325 ssc8811-k325 lF880-k325 D880-k325 | 1 | 100 | 90 | 500 | 41,3 | 25 | 17 | 16 |
| s500/2ge | s500/2 | 2 | 190 | |||||||
| s500/3ge | s500/3 | 3 | 280 | |||||||
| s500/4ge | s500/4 | 4 | 370 | |||||||
| s500/5ge | s500/5 | 5 | 460 | |||||||
| s500/6ge | s500/6 | 6 | 550 | |||||||
| s860/1ge | s860/1 | 1 | 100 | 860 | ||||||
| s860/2ge | s860/2 | 2 | 190 | |||||||
| s860/3ge | s860/3 | 3 | 280 | |||||||
| s860/4ge | s860/4 | 4 | 370 | |||||||
| s860/5ge | s860/5 | 5 | 460 | |||||||
| s610/1ge | s610/1 | ss881-k450 ssc881-k450 ssc8811-k450 lF880-k450 D880-k450 | 1 | 125 | 120 | 610 | ||||
| s610/2ge | s610/2 | 2 | 245 | |||||||
| s610/3ge | s610/3 | 3 | 365 | |||||||
| s610/4ge | s610/4 | 4 | 485 | |||||||
| s610/1ge | s610/1 | ss881-k750 ssc8811-k750 | 1 | 200 | 195 | 610 | 41,3 | 25 | 17 | 16 |
| s610/2ge | s610/2 | 2 | 395 | |||||||
| s610/3ge | s610/3 | 3 | 590 | |||||||
| s610/1ge | s610/1 | lF882-k450 | 1 | 125 | 120 | 58,0 | 27 | 21 | ||
| s610/2ge | s610/2 | 2 | 245 | |||||||
| s610/3ge | s610/3 | 3 | 365 | |||||||
| s610/1ge | s610/1 | lF882-k750 | 1 | 200 | 195 | |||||
| s610/2ge | s610/2 | 2 | 395 | |||||||
| s610/1ge | s610/1 | lF882-k1000 | 1 | 265 | 260 | |||||
| s610/1ge | s610/1 | lF882-k1200 | 1 | 320 | 310 |
