Направляющая скольжения тип CF

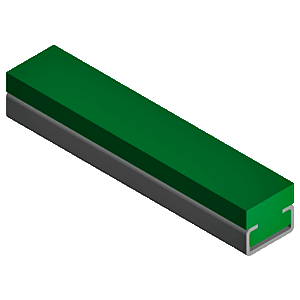

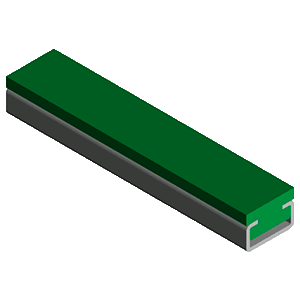

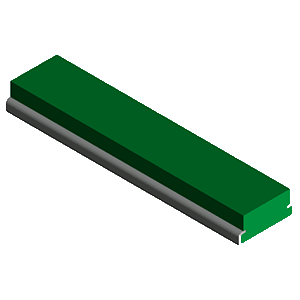

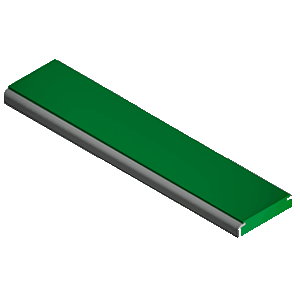

Исползуется в узлах, где требуется стабильное скольжениеНаправляющая скольжения типа CF — это C-образный профиль, предназначенный для направляющего скольжения плоской полосовой стали, часто используемый в конвейерных системах и промышленной автоматике.
Изготавливается из пластика (полиэтилена высокой плотности или полиамида), с возможными антистатическими или цветными модификациями.
| Тип | Тип стального профиля | B1 | B2 | H | Hc | h | Номер артикула |
|---|---|---|---|---|---|---|---|
| CF | C1 | 20 | 24 | 5 | 6 | 1 | 211010001 |
| 351020001 | |||||||
| CF | C1 | 20 | 24 | 10 | 11 | 5,8 | 211010002 |
| 351020001 | |||||||
| CF | C3 | 20 | 20 | 10 | 14 | 4 | 211010003 |
| 351020003 | |||||||
| CF | C3 | 20 | 20 | 14 | 17 | 7 | 211010004 |
| 351020003 | |||||||
| CF | C3 | 20 | 20 | 16 | 20 | 10 | 211010005 |
| 351020003 | |||||||
| CF | C5 | 28 | 28 | 10 | 15 | 3 | 211010006 |
| 351020005 | |||||||
| CF | C5 | 28 | 28 | 14 | 18 | 6 | 211010007 |
| 351020005 | |||||||
| CF | C9 | 38 | 38 | 12 | 22 | 4 | 211010008 |
| 351020009 | |||||||
| CF | C9 | 38 | 38 | 18 | 25 | 7 | 211010009 |
| 351020009 | |||||||
| CF | C12 | 60 | 60 | 20 | 30 | 10 | 211010010 |
| 351020012 | |||||||
| CF | C4 | 50 | 50 | 18 | 20 | 10 | 211010011 |
| 351020004 | |||||||
| CF | C6 | 80 | 80 | 18 | 20 | 10 | 211010012 |
| 351020006 |
