Направляющая для роликовой цепи тип T-Duplex

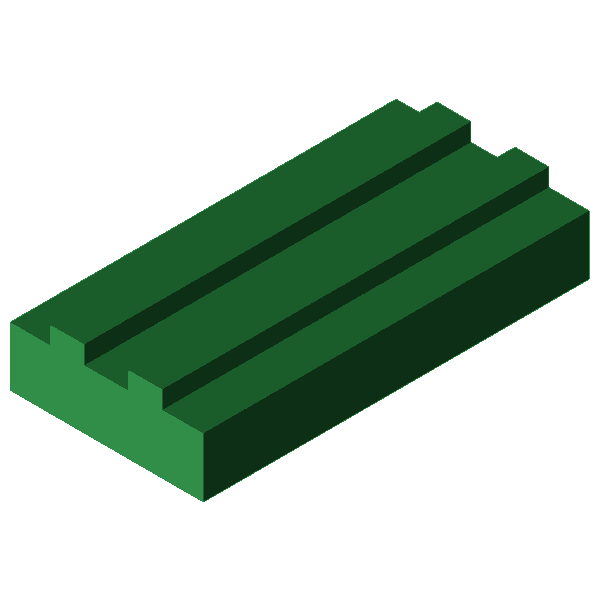

Направляющая для двухрядной роликовой цепи тип T-Duplex из зеленого полиэтилена

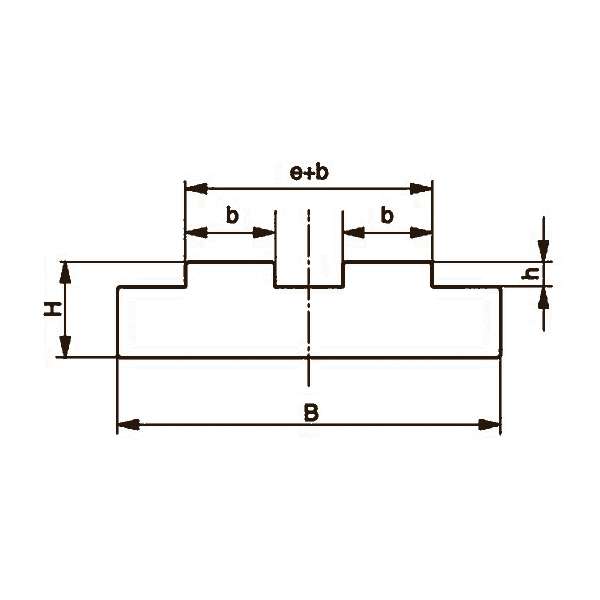

Чертеж поперечного сечения направляющей цепи T-Duplex с размерами каналов под два ряда роликов
Схема профиля T2 для двухрядной цепи 10B-2 с указанием ширины B и высоты H
Направляющий профиль T-Duplex в сборе с двухрядной роликовой цепью в рабочем узле
Высококачественные направляющие T-Duplex для снижения шума и износа
№ цепи по DIN 8187 Размеры цепи в дюймах B H b h e+b Номер артикула
06B-2 3/8‘‘ x 7/32‘‘ 25 10 5,3 1,5 15,6 221 010 025
08B-2 1/2‘‘ x 5/16‘‘ 35 10 7,2 2,2 21,2 221 010 026
08B-2 1/2‘‘ x 5/16‘‘ 35 15 7,2 2,2 21,2 221 010 027
08B-2 1/2‘‘ x 5/16‘‘ 35 20 7,2 2,2 21,2 221 010 028
08B-2 1/2‘‘ x 5/16‘‘ 35 30 7,2 2,2 21,2 221 010 029
10B-2 5/8‘‘ x 3/8‘‘ 40 10 9 2,6 25,6 221 010 030
12B-2 3/4‘‘ x 7/16‘‘ 45 15 10,9 2,4 30,4 221 010 031
12B-2 3/4‘‘ x 7/16‘‘ 45 10 10,9 2,4 30,4 221 010 032
16B-2 1‘‘ x 17 мм 47,8 15 15,8 3,5 47,8 221 010 033
20B-2 1 1/4‘‘ x 3/4‘‘ 54,7 15 18,2 4,2 54,7 221 010 034
24B-2 1 1/2‘‘ x 1‘‘ 72 20 23,6 5,5 72 221 010 035
28B-2 1 3/4‘‘ x 31 мм 88,4 25 28,8 6,8 88,4 221 010 036
32B-2 2‘‘ x 31 мм 87,4 30 28,8 7,7 87,4 221 010 037
