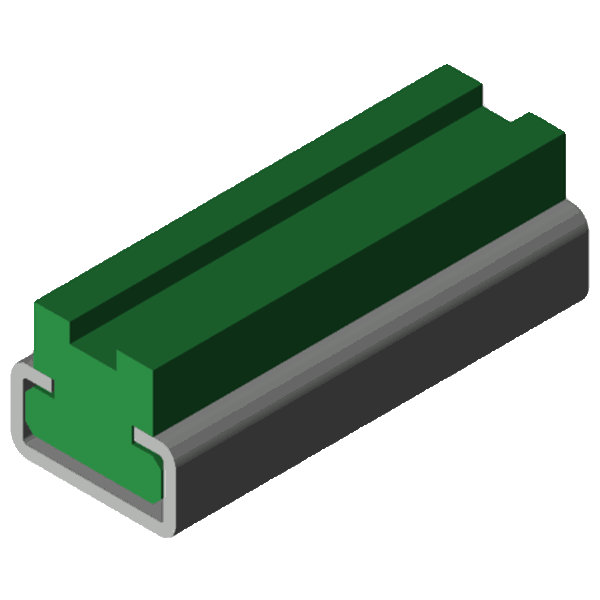

Направляющая для роликовой цепи тип CT-Duplex
| № цепи по DIN 8187 |
Размеры цепи в дюймах |
Тип стального |

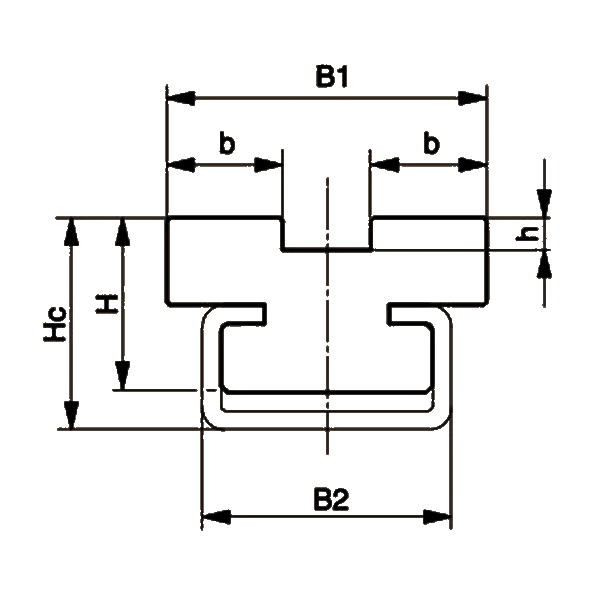

B1 | B2 | H | Hc | b | h | Номер артикула |
| 06B-2 | 3/8‘‘ x 7/32‘‘ | C3 | 15,6 | 14 | 17 | 5,3 | 1,5 | 221 210 022 | |
| 20 | 351 020 003 | ||||||||
| 08B-2 | 1/2‘‘ x 5/16‘‘ | C3 | 21,2 | 14 | 17 | 7,2 | 2,2 | 221 210 016 | |
| 20 | 351 020 003 | ||||||||
| 10B-2 | 5/8‘‘ x 3/8‘‘ | C3 | 25,6 | 20 | 14 | 17 | 9 | 2,6 | 221 210 017 |
| 351 020 003 | |||||||||
| 12B-2 | 3/4‘‘ x 7/16‘‘ | C5 | 30,4 | 28 | 15 | 20 | 10,9 | 2,4 | 221 210 018 |
| 351 020 005 | |||||||||
| 16B-2 | 1‘‘ x 17 мм | C9 | 47,8 | 38 | 20 | 27 | 15,8 | 3,5 | 221 210 019 |
| 351 020 009 | |||||||||
| 20B-2 | 1 1/4‘‘ x 3/4‘‘ | C12 | 54,7 | 60 | 22 | 30 | 18,2 | 4,2 | 221 210 020 |
| 351 020 012 | |||||||||
| 24B-2 | 1 1/2‘‘ x 1‘‘ | C12 | 72 | 60 | 25 | 35 | 23,6 | 5,5 | 221 210 021 |
| 351 020 012 |
