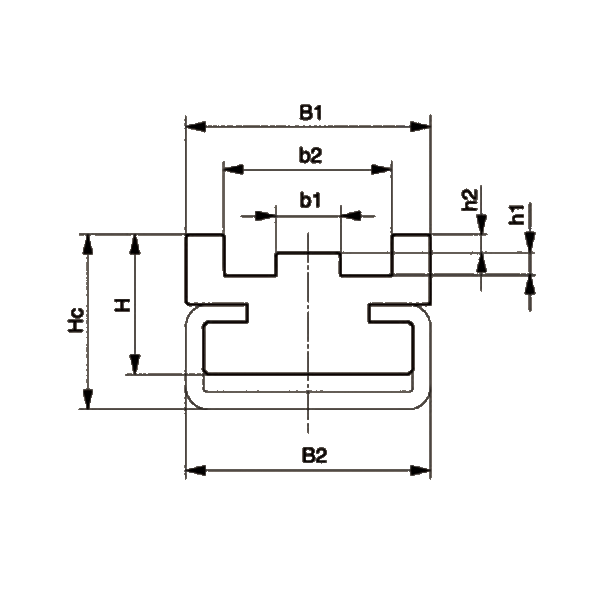

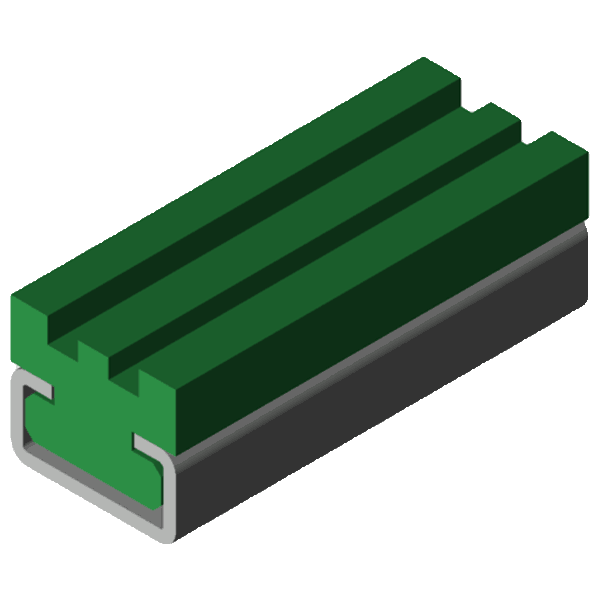

Направляющая для роликовой цепи тип CTS
| № цепи по DIN 8187 | Размеры цепи в дюймах |
Тип |
B1 | B2 | H | Hc | b1 | b2 | h1 | h2 | Номер артикула |
| 06B-1 | 3/8‘‘ x 7/32‘‘ | C3 | 20 | 20 | 14 | 17 | 3,8 | 13 | 1,5 | 1,1 | 221 310 001 |
| 351 020 003 | |||||||||||
| 083-1 | 1/2‘‘ x 3/16‘‘ | C3 | 20 | 20 | 14 | 17 | 3 | 12,4 | 1,6 | 1,4 | 221 310 002 |
| 351 020 003 | |||||||||||
| 085-1 | 1/2‘‘ x 1/4‘‘ | C3 | 22 | 20 | 14 | 17 | 4,5 | 15,1 | 2,2 | 1,6 | 221 310 003 |
| 351 020 003 | |||||||||||
| 08B-1 | 1/2‘‘ x 5/16‘‘ | C3 | 25 | 20 | 16 | 20 | 5,7 | 16,3 | 2,2 | 1,6 | 221 310 004 |
| 351 020 003 | |||||||||||
| — | 5/8‘‘ x 1/4‘‘ | C3 | 25 | 20 | 16 | 20 | 4,1 | 16,1 | 2,6 | 2,1 | 221 310 005 |
| 351 020 003 | |||||||||||
| 10B-1 | 5/8‘‘ x 3/8‘‘ | C5 | 28 | 28 | 16 | 20 | 7,4 | 19,2 | 2,6 | 2,1 | 221 310 006 |
| 351 020 005 | |||||||||||
| 12B-1 | 3/4‘‘ x 7/16‘‘ | C5 | 30 | 28 | 18 | 22 | 9,2 | 21,8 | 2,4 | 2,8 | 221 310 007 |
| 351 020 005 | |||||||||||
| 16B-1 | 1‘‘ x 17 мм | C9 | 42 | 38 | 25 | 30 | 15 | 35 | 3,5 | 3,3 | 221 310 008 |
| 351 020 009 | |||||||||||
| 20B-1 | 1 1/4‘‘ x 3/4‘‘ | C9 | 50 | 38 | 30 | 35 | 16,8 | 40 | 4,2 | 4 | 221 310 009 |
| 351 020 009 |
