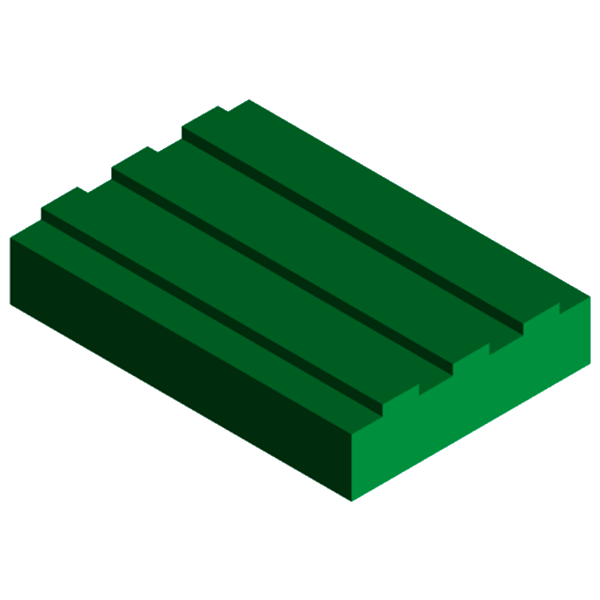

Направляющая цепи тип T-Triplex
Направляющая цепи тип T-Triplex
Окт 19, 2025

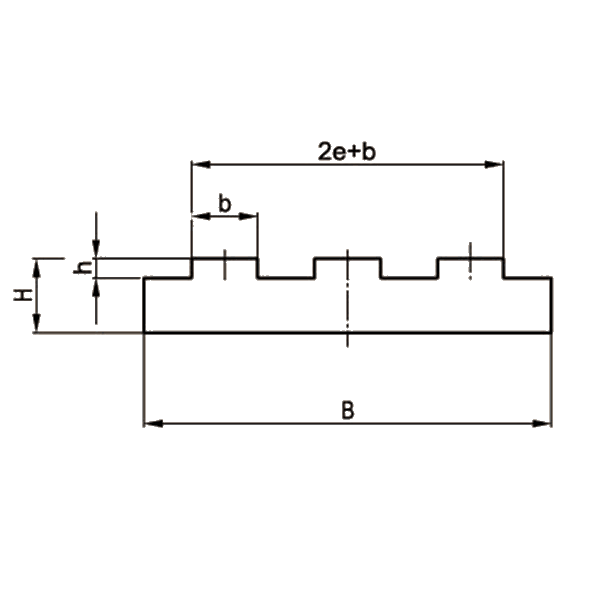

| № цепи по DIN 8187 |
Размеры цепи в дюймах |
B |
H |
b |
h |
2e+b |
Номер артикула |
| 06B-3 |
3/8‘‘ x 7/32‘‘ |
35 |
10 |
5,3 |
1,5 |
25,9 |
221 010 038 |
| 08B-3 |
1/2‘‘ x 5/16‘‘ |
45 |
10 |
7,1 |
2,2 |
34,9 |
221 010 039 |
| 10B-3 |
5/8‘‘ x 3/8‘‘ |
55 |
10 |
8,9 |
2,6 |
42,1 |
221 010 040 |
| 12B-3 |
3/4‘‘ x 7/16‘‘ |
60 |
15 |
10,7 |
2,4 |
49,7 |
221 010 041 |
| 16B-3 |
1‘‘ x 17 мм |
79,5 |
20 |
15,7 |
3,5 |
79,5 |
221 010 042 |
| 20B-3 |
1 1/4‘‘ x 3/4‘‘ |
91 |
20 |
18 |
4,2 |
91 |
221 010 043 |
| 24B-3 |
1 1/2‘‘ x 1‘‘ |
120 |
25 |
23,4 |
5,5 |
120 |
221 010 044 |
